本發明屬于光伏發電技術領域，尤其是涉及一種漁光互補光伏發電系統。

背景技術：

隨著清潔能源的發展，光伏組件獲得了越來越多的應用。為了節省土地的使用，同時有效利用水塘等，已經出現了大量設置于水中的光伏發電項目。

光伏板處于長期露天環境下，光伏板表面積累有較多灰塵等污點，這將直接導致光伏板發生嚴重的熱斑效應，在較大程度上影響光伏板的使用壽命，甚至直接燒壞局部硅晶片，故而需要對光伏板表面做清洗，對于光伏板的清洗現有較多產品，也有直接利用魚塘內的水對光伏板做清洗的，魚塘表面的水上會存在漂浮物，即便設置濾網水管也極易堵塞，魚塘中層是魚類活動空間，若將中層水抽出可能對魚類的活動造成影響，魚塘底部接近塘底，混有較多污泥，也不便使用，最理想的水源抽取處在魚塘中上部分，而魚塘的液面會隨環境變化，并不能有效的對魚塘指定深度的水流做吸取利用。

技術實現要素：

本發明為了克服現有技術的不足，提供一種便于利用魚塘中清潔水源的漁光互補光伏發電系統。

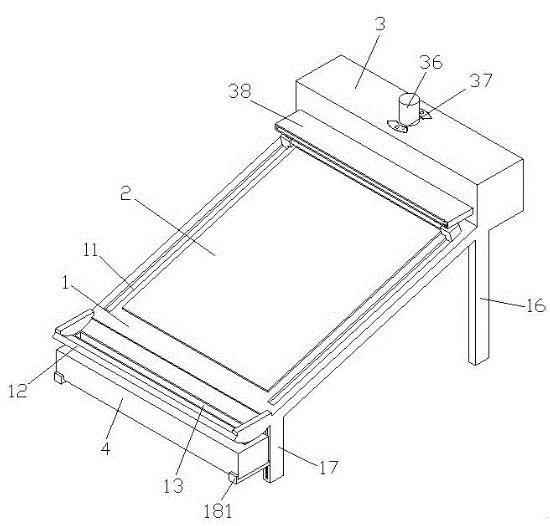

為了實現上述目的，本發明采用以下技術方案：一種漁光互補光伏發電系統，包括安裝架、設于所述安裝架上的光伏板及設于所述安裝架底部的第一支架和第二支架，所述安裝架上設有第一安裝槽，所述光伏板設于所述第一安裝槽內，所述安裝架上設有蓄水箱，所述蓄水箱側部上設有出水口，所述蓄水箱底部設有第一連接管，所述第一連接管內設有水泵，所述第一連接管下方設有第一抽水管，所述第一抽水管可隨所述液面升降而做升降運動；所述蓄水箱頂部設有儲料囊，所述安裝架上設有清洗組件；將光伏板安裝于魚塘內后，第一抽水管插入到水里，使第一抽水管底端處于魚塘中上位置，以便對魚塘內指定水層的水流做吸收，將水流吸入到蓄水箱內對水流做利用；第一抽水管隨液面升降進行移動，使第一抽水管底部始終處于魚塘中上層內，避免漂浮物和魚類對第一抽水管的抽水性能造成影響，以便將將為干凈的水流吸入到蓄水箱內對水流做利用，利用魚塘內的水流直接對光伏板表面做清洗；水流進入到蓄水箱內后，儲料囊內的洗滌劑擠入到蓄水箱內，洗滌劑與蓄水箱內的水流相互混合，以便制得清洗光伏板所需的洗滌用水，蓄水箱內的洗滌用水通過出水口從蓄水箱內排出，將洗滌用水直接排放至光伏板表面，在洗滌劑混合下，提升水流對光伏板表面的清洗效果，對光伏板表面做有效的清理；洗滌用水噴淋在光伏板上后，清洗組件沿光伏板表面移動，在清洗組件作用下對光伏板表面做清洗操作，以將光伏板上的洗滌用水刮除，避免洗滌用水干燥后在光伏板上留下水漬，進一步的提升對光伏板的清洗效果。

所述第一連接管上設有第一活動槽，所述第一活動槽內穿設有第二連接管，所述第二連接管內穿設有第二抽水管，所述第一抽水管設于所述第二抽水管底部，所述第一連接管側壁上設有與所述第二連接管相配合的固定板；所述第一抽水管側壁上設有浮板；第一進水管插入到魚塘內后，浮板漂浮在水面上，在浮板設置下，對伸入到水面以下的第一抽水管的距離做控制，使第一抽水管底端始終處于魚塘中上位置，對魚塘內指定高度的水源做利用，保證水流對光伏板表面的清洗效果；第二連接管可在第一活動槽內移動，以便對第二連接管伸出的量做控制，從而對第一抽水管下降的最低高度做控制，保證浮板底面始終與液面相接觸；在固定板作用下將第二連接管固定在指定位置上，避免第二連接管的重力作用在第一抽水管上，使第一抽水管底端在浮板作用下始終處于指定位置上，以便對魚塘內指定位置的水流做利用。

所述第一連接管側壁上設有第二活動槽，所述第二活動槽內設有第一滑塊，所述第一滑塊側壁上設有固定彈簧，所述第一滑塊上活動連接有第一連接板，所述第一連接板另一端活動連接于所述固定板上；所述固定板上設有多個固定塊，所述第一活動槽側壁上設有多個與所述固定塊相配合通槽，所述第二連接管側壁上設有與所述固定塊相配合的固定槽；第二連接管位置確定后，往第二連接管方向推動固定板，固定塊嵌入到通槽內，固定塊一端穿過通槽進入到固定槽內，在固定塊與固定槽的相互配合下，對第二連接管起固定作用，將第二連接管固定在指定位置上，避免第二連接管的重力作用在第一抽水管上，使第一抽水管低端在浮板作用下始終處于同一高度上；固定彈簧為第一滑塊提供推力，在固定彈簧作用下將第一滑塊壓在第二活動槽一端，為第一滑塊提供支撐力，避免第一滑塊在第二活動槽內移動，保證固定塊與固定槽的配合效果，保證光伏發電系統使用的可靠性。

所述第一連接管側壁上設有第三活動槽，所述第三活動槽內設有第二滑塊，所述第二滑塊上設有第二連接板，所述第二連接板一端設有多個第一支撐塊，所述第一支撐塊與所述固定塊錯開設置，所述固定板側壁上設有把手；在對第二連接管高度做調整時，往外拉動把手，將固定塊從固定槽內拉出，固定塊進入到通槽內，固定板與第一連接管側壁產生間隙，沿第三活動槽推動第二滑塊，將第一支撐塊推送至固定板與第一連接管之間，在第一支撐塊作用下使固定塊始終無法從通槽內穿出，以便推動第二連接管對第二連接管的高度做調整；當?shù)诙B接管高度調整完成后，將第一支撐塊從固定板一側移出，固定彈簧推動第一滑塊往第二活動槽一端移動，第一連接板繞連接點轉動，使固定板自動往第一連接管方向靠近，固定塊插入到固定槽內，對第二連接管起固定作用，使第一抽水管高度始終與魚塘液面相對應，以便將魚塘中上層的水流抽入到蓄水箱內對水流做利用。

所述第二抽水管底部設有第一連接環，所述第一連接環內壁上設有第二連接環和第三連接環，所述第一抽水管側壁上設有與所述第二連接環相配合的第一連接槽，所述第二抽水管側壁上設有與所述第三連接環相配合的第二連接槽；所述第一連接環上設有連接臂，所述連接臂一端設有收集箱；當水流往所述第一抽水管內移動時，所述第一連接環帶動所述收集箱轉動；在第二連接環和第三連接環的設置下，將第一連接環兩端分別連接于第一抽水管和第二抽水管上，從而將第一抽水管連接于第二抽水管底部，使第一連接環可在第二抽水管底部轉動，以便帶動收集箱在魚塘表面轉動；水泵工作將水流吸入到第一抽水管內時，第一連接環轉動帶動收集箱轉動，在收集箱作用下，將第一抽水管附近的漂浮物收集在收集箱內，對第一抽水管附近水域的漂浮物做處理，避免第一抽水管附近的漂浮物對第一抽水管的抽水工作造成影響；利用水流進入到第一抽水管內的動作帶動第一連接環轉動，使收集箱自動的在第一抽水管周邊轉動，減少進入到第一抽水管內的漂浮物，將漂浮物收集在收集箱內，以便在后期對收集箱內的漂浮物做統一處理，對魚塘起清理作用。

所述第二抽水管頂部設有與所述第二連接管相配合的限位環，所述第二抽水管內設有套管，所述第一連接環固連于所述套管側壁上，所述套管內壁設有螺紋槽；所述套管底部設有第一連接桿，所述第一連接桿一端設有第二連接桿，所述第二連接桿底部設有第四連接環，所述第四連接環上設有連接繩；在限位環設置下，使第二抽水管無法從第二連接管內移出，保證第二抽水管與第二連接管的連接效果，使第二抽水管可在第二連接管內移動，以便對第一抽水管底端高度做控制，使第一抽水管始終處于魚塘指定位置上；水流進入到第二抽水管內后，水流直接進入到套管內，套管內的水流嵌入到螺紋槽內，在水流沖擊螺紋槽時推動套管轉動，使套管帶動連接臂轉動，收集箱在套管作用下緩慢轉動，將浮板附近的漂浮物收集，同時減小收集箱轉動時對水流的影響，避免將液面攪開影響吸取水質；套環轉動時，第二連接桿隨套環一同轉動，連接繩在第二連接桿轉動下受到離心力作用，使連接繩在水平方向上轉動，增加第二連接桿覆蓋范圍，對活動至第一抽水管附近的魚類做驅趕，防止將魚類吸入到第一抽水管處將第一抽水管堵塞，保證第一抽水管使用的可靠性；在第四連接環設置下，降低連接繩與第二連接桿的連接難度。連接繩可直接系在第四連接環上完成連接，極大的降低對連接繩更換的難度。

所述第一抽水管底部設有第二安裝槽，所述第二安裝槽內設有第一安裝板，所述第一安裝板與所述第二安裝槽通過螺紋相連；所述第一安裝板上設有安裝腔，所述第一安裝板上設有與所述第二連接桿相配合的第一通孔，所述第一通孔內壁上可轉動連接有翻板，所述翻板為彈性材料制成；安裝腔內可裝設濾板，對進入到第一抽水管內的水流起過濾作用，避免第一抽水管在抽水時將魚塘內的雜質抽入到蓄水箱內，對蓄水箱內的水質做進一步過濾，保證塘水對光伏板的清洗效果；在第一安裝板與第二安裝槽的螺紋連接下，可方便的將第一安裝板從第二安裝槽內取出，以便對安裝腔內的濾板做更換，降低濾板更換難度；第一安裝板裝于第二安裝槽內時，濾板被夾持在第一安裝板和第二安裝槽之間，跌第二安裝槽與第一安裝板相互配合對濾板起固定作用，保證濾板的安裝效果；第一通孔為第二連接桿提供預留空間，降低第一安裝板安裝難度，第二連接桿穿入第一通孔內后，翻板往下翻轉，使翻板側壁抵在第二連接桿上，將第一通孔部分封閉，減小第一通孔有第二連接桿間隙，避免過多雜質從第一通孔處進入到第一抽水管內；將翻板用彈性材料制成，避免在將第一安裝板裝入到第二安裝槽內使翻板多次刮擦第二連接桿，對第二連接桿起保護作用。

所述連接臂一端設有安裝塊，所述安裝塊上設有第三連接槽，所述收集箱側壁上設有與所述第三連接槽相配合的第一連接塊，所述第一連接塊上設有支撐板，所述第三連接槽內設有與所述支撐板相配合的第二支撐塊，所述第三連接槽內壁上設有第三滑塊，所述第一連接塊側壁上設有與所述第三滑塊相配合的第一滑槽；所述第三連接槽內壁上還設有第四活動槽，所述第四活動槽內設有與所述支撐板相配合的限位板；在對收集箱做安裝時，將第一連接塊放入到第三連接槽內，支撐板置于第二支撐塊上，第二支撐塊為支撐板提供支撐力，將第一連接塊安裝于指定第三連接槽的指定位置上，第一滑槽與第三滑塊相配合，避免第一連接塊在水平方向上從第三連接槽內移出，使收集箱可正常隨連接臂進行轉動；第一連接塊裝入到第三連接槽內后，將限位板從第四活動槽內推出，限位板進入到第三活動槽內，限位板置于第一安裝板頂部，在限位板作用下對第一連接塊起固定作用，將第一連接塊固定在第三連接槽內，保證收集箱與連接臂連接的可靠性。
